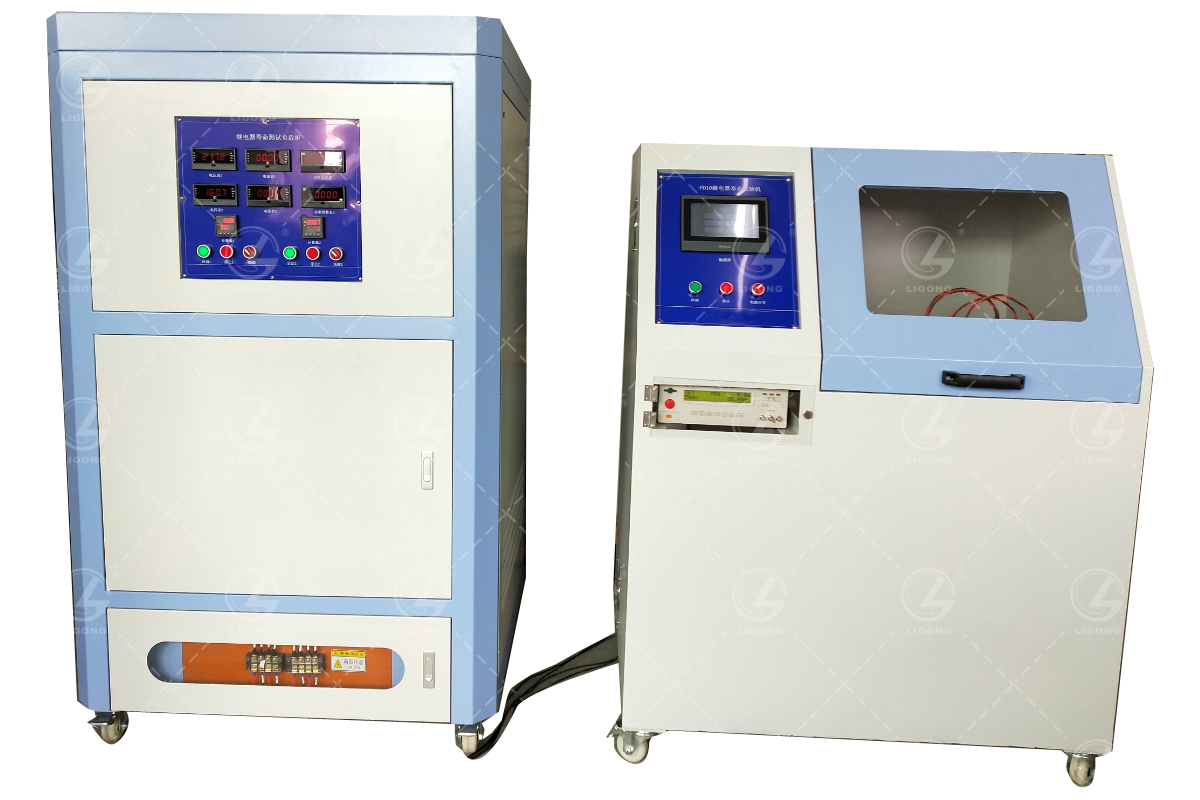

LGC-PD01型低壓電器動作試驗臺

一、設備概述

低壓電器動作試驗臺用于測試交流與直流繼電器的以下性能：

1、繼電器的線圈電阻；

2、繼電器的線圈溫升；

3、繼電器觸點吸合與釋放電壓；

4、繼電器觸點接觸電阻；

5、繼電器觸點吸合與釋放時間；

6、繼電器觸點機械壽命；

7、繼電器觸點電氣壽命；

8、繼電器絕緣電阻測試；

二、技術參數

1、繼電器的線圈電阻測試

（1）測量范圍 0 –1000.0Ω

（2）分辨率：0.1Ω

（3）測量誤差 ±2%

2、繼電器線圈溫升

（1）溫度測量：4路探頭；

（2）測試溫度：0~200度測量，溫度分辨率0.1度，精度2%；

（3）熱電偶型號：T型；

2、繼電器觸點吸合與釋放電壓

（1）測量范圍DC 0—30V,電流0~1A

（2）分辨率：0.1V

（3）測量誤差 ±1% +20mV

（4）測量范圍AC 0—250V 電流0~2A

（5）分辨率：0.1V

（6）測量誤差 ±1% +0.1V

3、繼電器觸點接觸電阻

（1）測試電阻使用的電流為直流6V 1A

（2）電阻測量范圍 0 – 200mΩ

（3）分辨率0.01 mΩ測量誤差 ±2%±2% mΩ

4、繼電器觸點吸合與釋放時間

（1）測量吸合時間：0~1000ms

（2）分辨率：1 ms

（3）測量誤差 ±1%

（4）測量釋放時間：0~1000ms

（5）分辨率：1 ms

（6）測量誤差 ±1%

5、繼電器機械壽命測試

（1）接通時間：1~999.9s

（2）斷開時間：1~999.9s

（3）測試次數：1~99999999次可設定

（4）線圈供電：DC 0~30V

（5）線圈供電：AC 0~300V

6、繼電器電氣壽命測試

（1）負載電壓：單相 110~300V可調

（2）負載電流：單相1～30A可調

（3）功率因數：0.3~1

（4）負載路數：1路

（5）通電時間：1~999.9s

（6）斷電時間：1~999.9s

（7）測試次數：1~99999999次可設定

（8）線圈供電：DC 0~30V

（9）線圈供電：AC 0~300V

7、繼電器絕緣電阻測試

（1）電壓：250/500/750/1000V

（2）絕緣電阻：1~9999MΩ

8、控制系統:PLC+觸摸屏

9、機械與電氣壽命：4工位，共用1路負載

性能測試：1工位
