LGC-DLQ01型小型斷路器脫扣試驗臺

一、概述：

本斷路器測試臺是根據客戶提供的技術要求來設計制造的，符合GB10963.1-2005第9.10條、GB14048.1-2006第7.2.1條、GB14048.2、GB7251.1。能對斷路器進行延時脫扣特性試驗，即施加1.13倍、1.45倍、2.55倍的額定電流進行試驗，在規定時間內是否跳脫; 也能對斷路器進行瞬時脫扣特性試驗，即施加3~10倍的額定電流進行試驗，在規定時間內是否跳脫。適用于塑殼斷路器、小型斷路器在線出廠前檢測用，是斷路器生產廠家電性能檢測所必備的設備。本設備具有快速裝產品，自動測試，自動判斷功能。

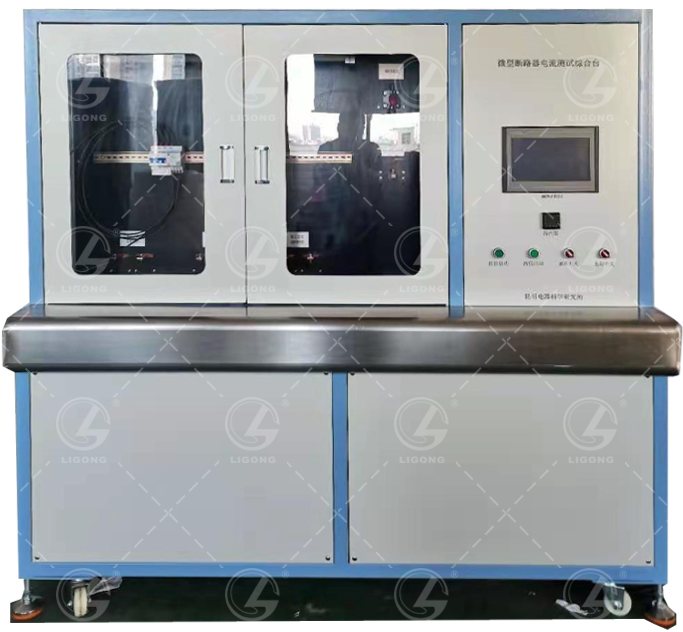

  設備箱體采用優質鋼材焊接，板金噴涂封板，表面防靜電防銹防腐蝕噴涂，設備上部裝有面板，電源開關，多種規格線頭（供延時脫扣測試用），設備設計合理，使用方便，操作簡單,性能可靠,外型美觀。
二、工作原理：
本檢測臺采用低電壓大電流輸出原理，利用機內大電流隔離變壓器輸出電流，通過觸摸屏設定電流大小，恒流源調節變壓器輸出電流的大小，具有自動穩定電流的功能。通過觸摸屏顯示器設定測試時間與測試脫扣時間進行對比，從而判斷斷路器的好壞。
三、基本參數：
1、設備輸入電源：三相380V/50HZ/20KVA；
  檢測斷路器特性：瞬時脫扣特性、延時脫扣特性
  控制方式：PLC、觸摸屏控制
  采用接線柱方式，延時三工位，瞬時一工位；滿足1-4P斷路器
2、延時脫扣參數：
（1）輸出交流電流：10~350A；
（2）輸出交流電壓：0~5V；
（3）輸出電流路數：3路，多P斷路器觸點采用串聯方式將幾個開關連接起來測試；
（4）測試斷路器產品：3~150A
（5）電流輸出波形：正弦波（校正設備電流波形失真度不大于5%，系統誤差不大于3%）
（6）電流控制方式：自動調節，電流在觸摸屏設置；
（7）電流精度：1%；

（8）電流分辨率：0.1A
（9）互感器變比：400/5A；
（10）測試時間：1~999999s；
（11）施加1.13倍電流后5秒快速自動上升到1.45倍電流；
（12）夾具：采用接線柱方式，延時三工位，瞬時一工位；滿足1-4P斷路器
3、瞬時脫扣試驗參數：
（1）夾具：采用接線柱方式，延時三工位，瞬時一工位；滿足1-4P斷路器
（2）輸出電流：AC 100A～1500A
（3）輸出電流路數：1路
（4）電流精度：5%
（5）分辨率：1A
（6）瞬時測試時間≤200ms
（7）動作時間上限設定：1~200ms
（8）動作時間下限設定：1~200ms
（9）測試工位：1工位

（10）設備控制方式：恒流源+觸摸屏控制
（11）計時時間：1~9999ms
（12）保護功能：短路保護，過載保護，漏電保護
（13）使用環境溫度：0~+40℃
（14）相對濕度：（20~90）%RH
四、溫升測試：
1、斷路器在正常工作條件下，按規定條件進行試驗時，其各部件的溫升不得超過表7規定的極限值，

2、斷路器不應遭到損壞而影響它的功能或使用安全。

3、溫度測量24路，溫度分辨率0.1度；

4、精度：0.5級，測控速度為每通道0.1秒。

5、配溫升試驗用的線：1，1.5，2,4，6，10，每種規格長度1米，數量各15條；

6、配溫升試驗用的線：16，25，50，70平方，每種規格長度2米，數量各5條；

7、配溫升專用膠：1瓶；

8、配解膠水：1瓶；

9、測量范圍0~200度；

10、熱電偶型號：T型；

12、具有溫度曲線顯示，具有溫度數據記錄表。
