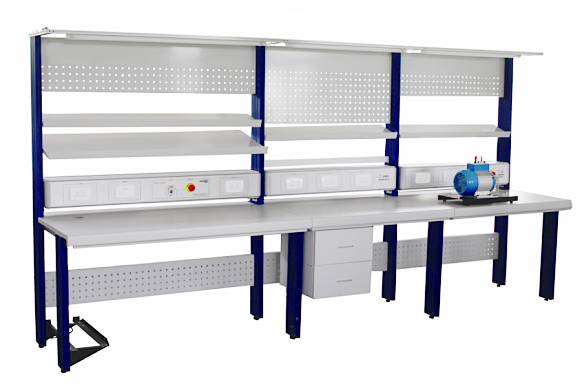

LG-ZJG03型電子設備裝接工技能實訓考核裝置

一、設備概述

“LG-ZJG03型電子設備裝接工技能實訓考核裝置”是依據我國高校的“模擬電子技術”、“數字電子技術”實驗教學大綱的要求，并考慮了各高等院校對該實訓考核設備的需求和建議而研發的新一代電工技能考核裝置。能滿足上述課程的全部實驗項目和課程設計的需要，完全符合實驗教學大綱的要求，同時提供開放的實訓考核接口，能為開發高層次的數字系統實訓提供良好的實訓條件。可為電子裝接工的考核實訓提供操作平臺，提供有效的交流輸出電源。實訓可分區進行操作，分為檢驗與檢修區、裝接與焊接區、PCB線路板制作區，各區采用控制屏上安裝網孔板，操作方便、更換便捷、易擴展功能或開發新實驗，實訓裝置各區電源獨立?？蓾M足電子工藝的安裝、調試、焊接、制板等各項技能訓練供電要求；電子實訓考核裝置設有電工工具放置處，還裝了漏電保護裝置，使操作者使用安全方便。

二、技術參數

1、輸入電壓：單相三線制220V±10%　50Hz

2、輸出電源：交流220V

3、裝置容量：＜1.5KVA

4、工作環境：環境溫度范圍為-5～40℃

5、外形尺寸：3468×800×1764mm（長×寬×高）

三、技術特點

1、在裝置的左側是檢驗與檢修區，在該區實訓裝置的桌面放置電腦，桌底放置電腦主機。在檢測與檢修區的網孔板上有電工工具放置區。網孔板下方為測試儀器放置區，可放置示波器、波形發生器等測試儀器。檢測與檢修區的電源箱為兩個交流220V輸出端，總電源開關、漏電保護裝置，急停按鈕，以及照明開關。總電源開關可控制實訓裝置的電源輸出，當手柄撥向上時為接通，可輸出三相交流電源，若三相輸出電源中任一相和控制屏殼發生漏電（只要漏電流超過一定值）、則漏電保護裝置動作，自動切斷交流電源的輸出。可在該區檢測與檢修功能單元的裝接工藝及質量問題。

2、裝接與焊接區

在電子實訓臺的中間是裝接與焊接區，該區的網孔板上有電工工具放置區。裝接與焊接區的電源為三個交流220V輸出端。該區有物料盒可供分類放置元件。

可在該區完成機械裝配，安裝電子元器件，電氣連接，加工多種電纜，以及簡單維修自動化裝接設備等實訓項目。

3、PCB線路板制作區

在裝置的右側是PCB線路板制作區，該區的網孔板上有電工工具放置區，該區的電源為三個交流220V輸出端。

可在該區對PCB線路板進行制板、腐蝕等加工。

四、各組件介紹

1、網孔板

網孔板為鋼板鍍鋅材質，整板折邊式，強度高，壽命長，操作方便，外形美觀。沖孔工藝嚴格按照德國（DIN）標準，使用大型日本進口數控沖床加工中心（AMDA），特制的美國威爾遜模具加工而成。極好的解決了材料的延展變形，表面平整度問題，網孔板上的網孔符合德國（DIN）標準，可確保各種器件容易、快速、安全的安裝在網孔板上，給工具安放提供一個安全寬敞的位置，使操作者使用方便，安全，且更加規范。

2、實訓桌

實訓桌采用特殊模具型材，經過陽極氧化噴涂處理，結構科學，外形美觀，表面采用進口荷蘭粉噴涂處理，實訓桌為鋁合金結構 (陽極氧化噴涂處理)，立柱底部有調節器，高度可調，保證平穩度；臺面使用防火板材料，環保、耐磨、耐腐蝕、耐高溫、高絕緣。

3、電源箱

電源箱提供單相三線制電源及過流、過載、短路、漏電等保護裝置。元器件均采用進口元件和國產名優產品。備有急停開關，可在緊急狀態下切斷總輸出電源，確保人身、設備安全。

五、三大設備安全保護體系

第一重保護：過載和短路保護

本實訓裝置進線電源首先經過剩余電流動作斷路器，剩余電流動作斷路器具有過載、漏電和短路保護功能，保護實訓過程中線路、設備的過流、過載、漏電和短路。從而保護實訓裝置的設備安全。

第二重保護：防火板

本實訓裝置采用進口防火板材料，具有環保、耐磨、耐腐蝕、高絕緣、耐高溫等特點。

第三重保護：下檐式

普通微機桌和辦公桌最容易損壞的就是：臺邊PVC封條起邊和裂縫。本實訓裝置采用圓角是結構，有效杜絕了上述問題。

六、電子實訓考核裝置配置表

序號	設備名稱	功能描述	數量
1	實訓桌	用于實訓，放置電腦、鋁型材	1套
2	實訓屏	放置實訓網孔板，供操作工具掛置，放置調試儀器（如示波器等），放置夾紙板以及物料架（放置物料盒）。	1套
3	電源箱	提供交流電源AC 220V。	3個
4	物料盒	存儲常用電子元器件與實驗模塊	8個
5	平衡器		1個
6	電動螺絲刀		1個
7	日光燈		3根
8	金屬卡件	螺絲刀架1個、圓形掛鉤1個、單掛鉤1個、雙掛鉤2個、U型掛鉤1個	6個
9	直流可調電源		1個
10	放大鏡臺燈		1個
11	裁板機		1個
12	制版機		1個
13	熱轉印紙		1包
14	腐蝕機		1個
15	腐蝕機桌		1個
16	分析純		5瓶
17	單面覆銅板		10張
18	雙面覆銅板		5張
19	二合一焊接臺		1個
20	迷你臺鉆		1個
21	電子工具套具		9套
22	使用說明書		1本

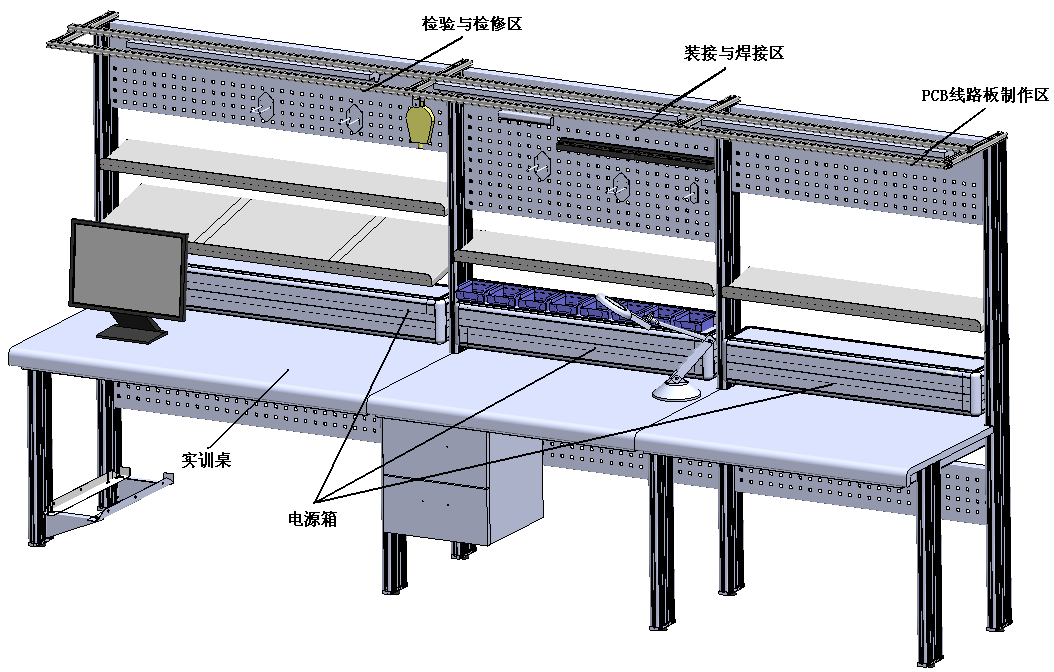

七、設備操作區域
