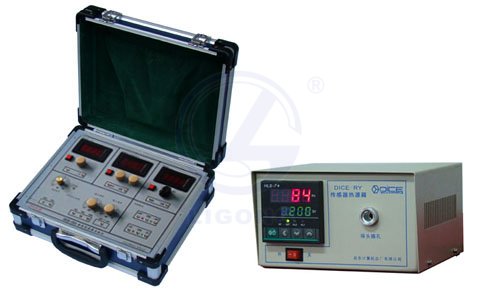

LG-CG3型典型傳感器實驗箱

一、概述

LG-CG3型典型傳感器實驗箱為適應不同類別、不同層次的專業需要，*新推出的模塊化新產品，本實驗力求使傳感器結構透明化，能加深學生對傳感器原理的認識。

二、配置及技術性能

1．信號源：1k~10kHz，幅度VPP=8V,帶數顯頻率計指示

2．直流穩壓源：±5V,±12v

3．恒流源：0~2OmA輸出

4．直流電壓表：0-2V、0-20V

5．智能溫控制模塊：測溫范圍0~400℃

6．溫度傳感器模塊：包括PN結，負溫熱敏電阻，LM35，鉑電阻，銅電阻，K型熱電偶，E型熱電偶

7．光電轉速傳感器模塊

8．應變傳感器模塊

9．差動變壓器模塊

10．霍爾傳感器模塊

11．電容傳感器模塊

三、實驗項目及模塊介紹

實訓項目與圖片

模塊圖片	實驗項目
	1號金屬箔式應變片實驗模塊 1.2.1 (實驗一)單臂電橋性能實驗 1.2.2(實驗二)半橋性能實驗 1.2.3 (實驗三)全橋性能實驗 1.2.4（實驗四）金屬箔式應變片單臂、半橋、全橋性能比較 *1.2.5 (實驗五)金屬箔式應變片的溫度影響實驗 1.2.6（實驗六）直流全橋的應用—電子秤實驗
	4號電容式傳感器實驗模塊 4.3.1（實驗十三）電容式傳感器的位移特性實驗
	5號霍爾式傳感器實驗模塊 5.3.1（實驗十五）直流激勵時霍爾式傳感器的位移特性實驗 5.3.2（實驗十六）交流激勵時霍爾式傳感器的位移特性實驗 5.3.3（實驗十七）霍爾式傳感器的應用—電流超限檢測報警器
	6號差動變壓器實驗模塊 6.2.1（實驗十八）差動變壓器的位移特性實驗 6.2.2（實驗十九）激勵頻率對差動變壓器特性的影響 6.2.3（實驗二十）差動變壓器的零點殘余電壓補償實驗
	8號光電、轉速實驗模塊 8.3.1（實驗二十六）光電傳感器測速電路實驗 8.3.2（實驗二十七）電渦流式傳感器測速電路實驗 8.3.3 （實驗二十八）磁電式傳感器測速電路實驗 8.3.4（實驗二十九）霍爾式傳感器測速電路實驗 8.3.5（實驗三十）光纖傳感器測速電路實驗 8.3.6（實驗三十一）光纖傳感器的位移特性實驗
	9號溫度傳感器特性實驗模塊 9.2.1（實驗三十二）PN結溫度傳感器溫度特性實驗 9.2.3（實驗三十三）負溫熱敏電阻溫度特性實驗 9.2.4（實驗三十四）集成溫度傳感器LM35溫度特性實驗 9.2.5（實驗三十五）鉑電阻溫度特性實驗 9.2.6（實驗三十六）銅電阻溫度特性實驗 9.2.7 (實驗三十七)K型熱電偶測溫實驗 9.2.8（實驗三十八）E型熱電偶測溫實驗
	14號交直流、全橋、測量、差動放大實驗模塊 14.2.1（實驗四十六）測量放大實驗
