LG-CC2530型無線傳感器Zigbee網絡開發套件

LG-CC2530型無線傳感器Zigbee網絡開發套件功能強大，采用市面*通用的128*64液晶屏，開發板兼容TI公司官方發布的SmartRF05EB，整合RemoTI套件，相當于TI CC2530DK+RemoTI，是zigbee學習的極佳選擇。擁有本套件，用戶可以方便、快速進入zigbee的學習，從CC2530單機實驗到無線通信實驗、從點對點無線通信到zstack組網、從紅外收發到2.4G通信、從WSN應用到RF4CE智能家居，簡潔明了，運用自如。

無線傳感器Zigbee網絡開發套件工作在2.4G頻段，通信標準采用IEEE802.15.4、ZigBee2007協議，通過多種傳感器模塊如：溫度傳感器，光照傳感器等，將采集到的數據，經CC2530芯片以無線網絡的方式匯集到中心節點，然后中心節點通過串口傳送到功能強大的結點工作監視終端實現全網拓撲的展示以及對于全網信息處理。該開發套件適用于電子信息、通信、計算機、自動化、工業控制、環境等專業的本科生教學和創新實驗，研究生的自主開發研究，主要在以下方面：智能家居、智能農業、智能能量監控、環境監測、無線測量、工業自動化、智能儀器儀表等應用。
一、產品說明
LG-CC2530型無線傳感器Zigbee網絡開發套件是本公司*新推出的基于“無線傳感器網絡技術”的教學實驗系統。該教學實驗系統能快速的讓高校師生學習和了解這項潛力巨大的新技術。LG-CC2530型無線傳感器Zigbee網絡開發套件，功能強大，采用市面*通用的128*64液晶屏，開發板兼容TI公司官方發布的SmartRF05EB，整合RemoTI套件，相當于TI CC2530DK+RemoTI，是zigbee學習的極佳選擇。擁有本套件，用戶可以方便、快速進入zigbee的學習，從CC2530單機實驗到無線通信實驗、從點對點無線通信到zstack組網、從紅外收發到2.4G通信、從WSN應用到RF4CE智能家居，簡潔明了，運用自如。

二、硬件規格

序號	組成	功能描述	性能指標
1	無線通信模塊	用于數據和指令的無線傳輸	（1）符合IEEE 802.15.4 標準（2）2.4G ISM工作頻率（3）傳輸速度250Kbps，發射功率4dBm，接收靈敏度-95dBm （4）MCU：CC2530，256KFlash，主頻32MHz
2	開發板	用于CC2530單機基礎實驗平臺；組網時作為協調器、路由器、終端節點均可。	（1）含有串行128*64液晶接口；（2）多種供電方式；（3） RS232接口；（4） DEBUG接口；flash，五相按鍵及指示燈等；（5）紅外遙控信號接收/發射等模塊；
3	電池板	用于組網時終端節點；板上含溫敏電阻、光敏電阻用于采集真實環境的物理信號	各傳感器測量范圍，測量精度：（1）溫度傳感器:1℃～80℃，1℃ （4）光敏傳感器:1～100，2LUX
4	MCU調試器	支持CC系列無線單片機的開發	（1）標準型USB接口即插即用（2）支持IAR調試環境，可實現單步，硬件斷點，連續單步，可控制程序停止與運行（3）支持貯存器和寄存器的修改與查看，下載程序到貯存器等功能

三、實驗列表

無線傳感器網絡創新開發套件實驗

前言: CC2530-MDK-Q1產品說明及IAR環境的使用

實驗一流水燈實驗
實驗二按鍵控制流水燈實驗
實驗三利用外部中斷控制流水燈
實驗四定時器計數器T1的使用
實驗五定時器中斷實驗T3的使用
實驗六 UART0串口發送字符串
實驗七 UART0串口串口收發字符串
實驗八 UART0串口串口控制LED實驗
實驗九中斷喚醒系統實驗
實驗十睡眠定時器喚醒系統
實驗十一看門狗（WatchDog）實驗
實驗十二 LCD顯示實驗
實驗十三 AD采樣芯片內部溫度實驗
實驗十四紅外發送與接收實驗
實驗十五點對點通信實驗之基于Basic RF的無線燈控制
實驗十六點對點通信實驗之基于Basic RF的誤包率測試實驗
實驗十七 Z-STACK之串口透傳實驗
實驗十八 Z-STACK之 SensorDemo無線溫度組網測量實驗
實驗十九 RF4CE之RemoTI遙控器實驗

四、軟件資源清單

（1）相關工具軟件Setup_Packet_Sniffer_2.13.2等；
（2）相關協議棧安裝文件ZStack-CC2530-2.3.0-1.4.0等；
（3）全部相關實驗源代碼；
（4）全部硬件原理圖，接口說明；
（5）重要芯片、傳感器數據手冊等；
（6）用于sensor無線傳感網絡的監測界面工具軟件Qsensormonitor等；

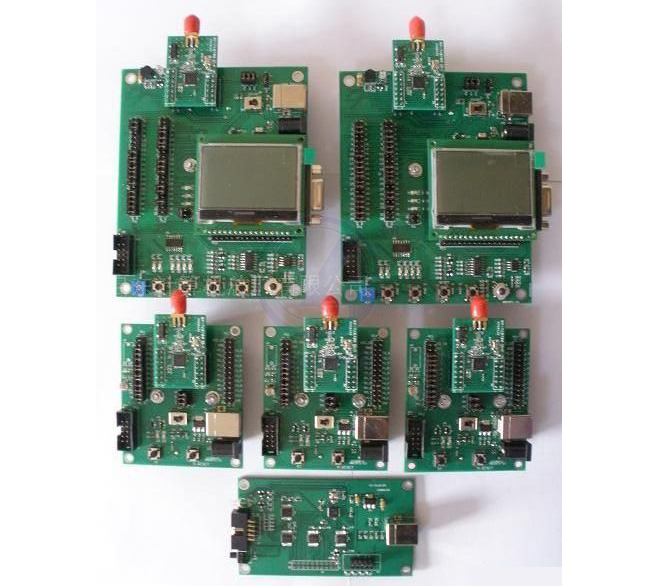

五、裝箱清單

物品	數量	備注
Q2530EB開發板	2	用于基礎實驗和組網時的協調器、路由器、終端
Q2530BB電池板	3	用于組網時的終端節點，自帶溫敏、光敏電阻
Q2530RF射頻板	5	射頻核心板，插在Q2530EB開發板、Q2530BB電池板上使用
SmartRF04EB仿真器	1	用于在線仿真和程序下載
128*64液晶屏	2	插在Q2530EB開發板上使用
USB數據線	3	用于連接電腦和仿真器，或者給Q2530EB、Q2530BB供電
串口延長線	2	連接Q2530EB開發板和電腦
10芯JTAG線	1	連接仿真器和Q2530EB、Q2530BB
SMA天線	5	配合Q2530RF射頻板上使用
電源適配器	3	給Q2530EB、Q2530BB供電
