LG-DTFM01型 透明自動扶梯教學模型
一、模型概述
LG-DTFM01型 透明教學自動扶梯模型適用于職業院校、中職院校 、電梯檢測所、物業電梯維修技能培訓、電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。LG-DTFM01型 透明教學自動扶梯模型采用優質方管焊接密紋噴塑組裝成扶梯桁架，梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。

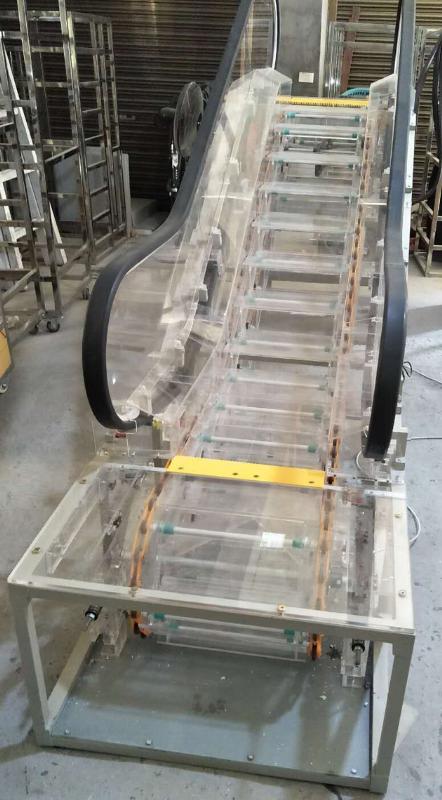

教學模型樣式
二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10% ，工頻50Hz；
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、扶梯尺寸：3700mm（長）×850mm（寬）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：三菱FX3U-48MR、PLC或微機控制。
7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8、整體重量：400kg
三、自動扶梯教學模型配置清單
1、主要配置
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 扶梯桁架 | 材料：鐵質密紋噴塑 | 1 | 套 | 平臺周圍設有扶手 |
| 2 | 金屬桁架 | 材料：鐵質密紋噴塑 | 1 | 套 | 含梯路導軌 |
| 3 | 驅動主機 | 額定電壓：AC380；額定電流3.7A，電機功率：1.5KW；減速比：30：1，制動電壓DC99V。 | 1 | 套 | 含電機、減速箱、制動器 |
| 4 | 驅動鏈 | 節距：120mm； | 2 | 條 | |
| 5 | 梯級 | 亞克力板 | 1 | 套 | |
| 6 | 梯級傳動鏈 | 亞克力板 | 2 | 條 | |
| 7 | 張緊裝置 | 含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； | 1 | 套 | |
| 8 | 扶手帶 | 黑色，橡膠 | 2 | 條 | |
| 9 | 扶手帶摩擦輪 | 橡膠 | 2 | 個 | |
| 10 | 扶手導軌 | 金屬導軌和滾動軸承尼龍導輪組成； | 2 | 套 | |
| 11 | 扶手玻璃 | 材料：有機玻璃；厚度：10mm； | 1 | 套 | |
| 12 | 圍裙板 | 表面材質：有機玻璃； | 1 | 套 | |
| 13 | 控制柜 | 采用可編程PLC或微機控制系統 | 1 | 套 | |
| 14 | 樓層板 | 表面材質：有機玻璃； | 1 | 套 | |
| 15 | 扶梯安全開關 | 常用安全保護回路開關 | 1 | 套 | |
| 16 | 實訓工具 | 日常使用 | 1 | 套 | 詳見工具清單 |
| 17 | 配套資料 | 電氣原理圖包括動力線路、安全回路、故障顯示、接線圖等，說明書包括安裝說明、機械維保說明以及用戶使用手冊 | 1 | 套 |
2、配套工具清單
| 序號 | 名稱 | 型號/規格 | 數量 | 單位 |
| 1 | 卷尺 | 3m | 1 | 把 |
| 2 | 萬用表 | MF47型 | 1 | 只 |
| 3 | 內六角扳手（組套） | BM-C9 | 1 | 套 |
| 4 | 梅花開口兩用扳手 | 10 | 1 | 把 |
| 5 | 梅花開口兩用扳手 | 13 | 1 | 把 |
| 6 | T型六角扳手 | 5mm | 1 | 把 |
| 7 | 開口扳手 | 8～10 | 1 | 把 |
| 8 | 開口扳手 | 12～14 | 1 | 把 |
| 9 | 一字穿心螺絲批 | 5×75 | 1 | 把 |
| 10 | 十字穿心螺絲批 | 2×75 | 1 | 把 |
| 11 | 工具箱 | 中號 | 1 | 只 |
| 12 | 尖嘴鉗 | 6寸 | 1 | 把 |
| 13 | 斜口鉗 | 5寸 | 1 | 把 |
| 14 | 活扳手 | 300×36 | 1 | 把 |
| 15 | 鋼板尺 | 300mm | 1 | 把 |
四、自動扶梯模型實訓項目
1、認識自動扶梯的組成結構名稱及作用（漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等）。
2、認識自動扶梯安裝保護裝置的作用、安裝位置、檢修。
3、自動扶梯的基本安全操作與使用；
4、梯級的拆裝操作；
5、梳齒板的調整；
6、扶手帶的張緊的調整；
7、梯級鏈張緊的調整；
8、驅動鏈的調整；
9、制動器的調整；
10、維護保養前的基本安全知識操作與；
11、日常維護保養；
12、自動扶梯緊急救援；
13、自動扶梯安全回路故障查找及排除；
14、自動扶梯安全監控電路故障查找及排除；
15、自動扶梯動力電路故障查找及排除；
16、自動扶梯控制電路故障查找及排除。
