LG-DTZY01型 電梯曳引系統安裝實訓考核裝置
一、LG-DTZY01型 電梯曳引系統安裝實訓考核裝置概述
LG-DTZY01型 電梯曳引系統安裝實訓考核裝置的作用是產生輸出動力，通過曳引力驅動轎廂的運行。主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。

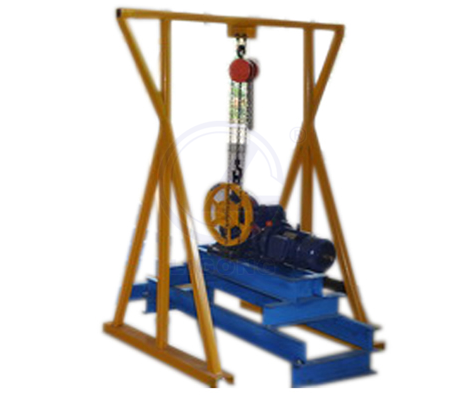

（圖片為參考，以實物為準）
二、結構特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。
三、技術指標
1、 整機重量：≤600kg；
2、 外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；
3、 限速器下行機械動作速度：≤0.75m/s；
4、 安全鉗動作速度：≤1m/s；
5、 曳引機額定速度：0.4m/s；
6、 曳引機額定載重：450kg；
7、 曳引機防護等級：IP41；
四、配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
鋼構平臺 |
1 |
臺 |
|
|
2 |
曳引機 |
1 |
臺 |
|
|
3 |
曳引機架 |
1 |
臺 |
|
|
4 |
緩沖墊 |
4 |
塊 |
|
|
5 |
工字鋼橫梁 |
2 |
條 |
|
|
6 |
曳引鋼絲繩 |
1 |
套 |
單向 |
|
7 |
繩頭組合 |
1 |
套 |
|
|
8 |
繩頭板 |
1 |
套 |
|
|
9 |
限速器－漲緊裝置 |
1 |
套 |
|
|
10 |
限速器鋼絲繩 |
1 |
套 |
|
|
11 |
盤車手輪 |
1 |
個 |
|
|
12 |
導向輪 |
1 |
個 |
|
|
13 |
C型鋼墊塊 |
4 |
塊 |
|
|
14 |
主軌支架 |
4 |
套 |
|
|
15 |
副軌支架 |
4 |
套 |
|
|
16 |
主導軌 |
2 |
條 |
|
|
17 |
副導軌 |
2 |
條 |
|
|
18 |
龍門架 |
1 |
套 |
|
|
19 |
安全鉗 |
1 |
對 |
漸進式 |
|
20 |
安全鉗連桿機構 |
1 |
套 |
|
|
21 |
主導靴 |
4 |
只 |
滑動導靴 |
|
22 |
轎廂反繩輪 |
1 |
個 |
|
|
23 |
反繩輪緩沖座 |
1 |
套 |
|
|
24 |
對重框架 |
1 |
套 |
|
|
25 |
對重反繩輪 |
1 |
個 |
|
|
26 |
對重導靴 |
4 |
只 |
滑動導靴 |
|
27 |
液壓緩沖器 |
1 |
個 |
耗能 |
|
28 |
聚氨酯緩沖器 |
1 |
個 |
蓄能 |
|
|
安裝工具 |
1 |
套 |
扳手、螺絲刀、卷尺、錘子等 |
|
|
隨機資料 |
1 |
份 |
實訓指導書與相關圖紙等 |
五、實訓項目
1、T型導軌（轎廂導軌）安裝與調整；
2、對重導軌安裝與調整；
3、曳引機架的安裝與調整；
4、曳引機的安裝與調整；
5、轎廂龍門架的安裝；
6、T型導軌上導靴的安裝；
7、安全鉗連桿的安裝；
8、對重框的安裝；
9、限速器的安裝；
10、曳引繩的懸掛；
11、漲緊裝置的安裝與調整；
12、T型導軌下導靴的安裝；
13、安全鉗與下導靴的調整；
14、限速器與安全鉗的聯動調整；
15、導軌與導靴的保養；
16、曳引機的保養；
17、曳引繩的保養；
18、限速器－安全鉗的保養；
19、人工盤車的練習。
