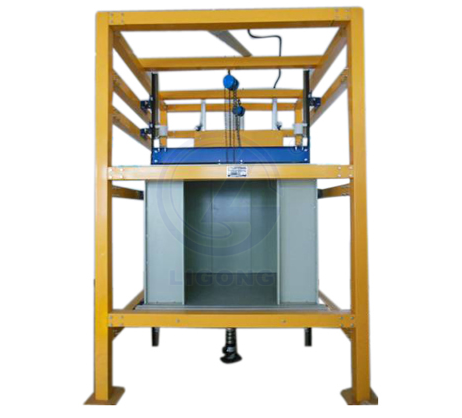

LG-DTJD01型 電梯井道設施安裝調試實訓考核裝置
一、LG-DTJD01型 電梯井道設施安裝調試實訓考核裝置功能要求
根據真實電梯轎廂折裝的需求設計，方便認知電梯轎廂結構原理、便于學生自己動手安裝調試。轎廂結構設計合理、便于拆裝，構件做防劃傷圓導邊處理，構件采用亞光烤漆。
（產品以實物為準）
二、裝置特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。
6、裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件，學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量，使其符合規范要求，并通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行并輔助檢驗導軌實際安裝質量
三、技術指標
1、外形尺寸：1800×2200×3500mm；
2、平臺承載：200Kg以上、有安全保護機構；
3、井道內尺寸：1800*1800，配置安裝轎廂所需的支架；
4、可拆卸轎廂，材質為優質碳素鋼、板材基板厚度1.5mm，轎廂尺寸為1000寬×850深×1000高，亞光烤漆；
四、配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
井道框架 |
1 |
臺 |
鋼構 |
|
2 |
手動葫蘆 |
2 |
臺 |
|
|
3 |
鋼絲線及線墜 |
1 |
套 |
|
|
4 |
導軌支架 |
16 |
套 |
|
|
5 |
導軌 |
8 |
條 |
|
|
6 |
導軌連接板 |
4 |
塊 |
|
|
7 |
導靴 |
8 |
套 |
|
|
8 |
潤滑油瓶 |
4 |
套 |
|
|
9 |
轎廂架 |
1 |
個 |
拉桿座、斜拉桿及減震橡膠座等 |
|
10 |
轎廂 |
1 |
個 |
轎頂、轎壁及轎底組件等 |
|
11 |
轎廂門地坎 |
1 |
條 |
|
|
12 |
彈簧液壓緩沖器 |
1 |
個 |
|
|
13 |
層門地坎 |
1 |
條 |
|
|
14 |
層門地坎支架 |
2 |
個 |
|
|
15 |
對重架 |
1 |
個 |
|
|
16 |
對重護欄 |
1 |
個 |
|
|
17 |
對重塊 |
2 |
塊 |
|
|
18 |
聚氨酯緩沖器 |
1 |
個 |
|
|
19 |
安裝配件 |
2 |
套 |
備用1套 |
|
20 |
安裝與測量工具 |
1 |
套 |
水平尺、卷尺、校導尺及磁鐵等 |
|
21 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖集等 |
五、實訓項目
1、電梯井道的放樣與測量；
2、電梯導軌支架與導軌的安裝與調整；
3、電梯轎廂龍門架與導靴的安裝與調整；
4、電梯轎廂的安裝；
5、電梯轎廂地坎的安裝與調整；
6、電梯對重架與導靴的安裝與調整；
7、電梯對重塊的安裝；
8、電梯對重護欄的安裝與調整；
9、電梯層門地坎的安裝與調整；
10、電梯層門地坎與轎廂門地坎尺寸的調整；
11、導軌與導靴的保養；
12、電梯轎廂對重在導軌上的滑動測試。
