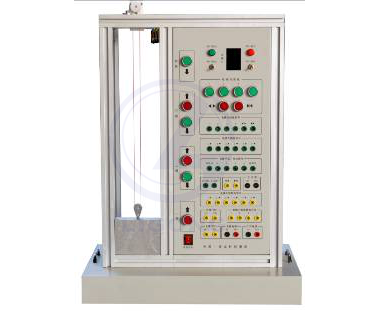

LG-DT4S型 四層電梯實訓模型
一、LG-DT4S型 四層電梯實訓模型設備概述
四層電梯實訓模型是我公司可編程控制實訓系列裝置的配套設備，可以在該設備上設計各種電梯控制實訓項目，設備采用安全連線的鏈接方式，便于安裝與拆卸；該模型設計合理方便學生接線、布線。整個模塊體積小、重量輕，方便擴展至其它實訓臺。
四層電梯實訓模型設備可完成電梯控制單元的實訓項目：自動平層；自動開關門指示；手動提前開關門；順向截梯，*遠端反向截梯；上下限位；層門聯鎖保護等項目。
二、技術參數
1、交流電源：單相AC 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=600mm×400mm×800mm；
4、整機功耗：≤0.5 kVA；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1）上電后當電梯沒處在一層時，按復位按鈕復位。初始狀態是關門指示燈亮，開關門門指示燈滅，按鈕向上，開門按鈕向下。
2）當有外呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
3）當有內呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
4）電梯未平層或運行時，開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行后，按開門按鈕轎廂門打開，按關門按鈕轎廂門關閉。
四、實訓項目
1）可編程控制器高級指令編程實訓；
2）傳感器應用技術實訓；
3）單電梯控制技術；
4）單項設備組應用技術；
5）線圈互鎖保護；
6）上、下限位保護；
7）遠程控制技術；
8）考核與實訓選擇；
9）可根據編寫好的程序進行實際接線，具有很強的實操性；
10）四層電梯控制實訓。
五、設備配置
四層電梯實訓模型是我公司可編程控制實訓系列裝置的配套設備，可以在該設備上設計各種電梯控制實訓項目，設備采用安全連線的鏈接方式，便于安裝與拆卸；該模型設計合理方便學生接線、布線。整個模塊體積小、重量輕，方便擴展至其它實訓臺。
四層電梯實訓模型設備可完成電梯控制單元的實訓項目：自動平層；自動開關門指示；手動提前開關門；順向截梯，*遠端反向截梯；上下限位；層門聯鎖保護等項目。
1、交流電源：單相AC 220 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=600mm×400mm×800mm；
4、整機功耗：≤0.5 kVA；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1）上電后當電梯沒處在一層時，按復位按鈕復位。初始狀態是關門指示燈亮，開關門門指示燈滅，按鈕向上，開門按鈕向下。
2）當有外呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
3）當有內呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，撥動關門按鈕向下，開門指示燈滅，然后撥動開門按鈕向上，開門指示燈亮延時5S后滅，再撥動關門按鈕向上。
4）電梯未平層或運行時，開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行后，按開門按鈕轎廂門打開，按關門按鈕轎廂門關閉。
四、實訓項目
1）可編程控制器高級指令編程實訓；
2）傳感器應用技術實訓；
3）單電梯控制技術；
4）單項設備組應用技術；
5）線圈互鎖保護；
6）上、下限位保護；
7）遠程控制技術；
8）考核與實訓選擇；
9）可根據編寫好的程序進行實際接線，具有很強的實操性；
10）四層電梯控制實訓。
五、設備配置
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 直流減速電機 | YGA37RG | 1 | 臺 | |
| 2 | 四層電梯模型機械件 | 1 | 套 | ||
| 3 | 微動開關 | HIGHLYss05 | 2 | 只 | |
| 4 | 鈕子開關 | KN32B | 2 | 只 | |
| 5 | 船形開關 | KCD4-201/N | 1 | 只 | |
| 6 | 指示燈 | LA38-11D | 5 | 只 | |
| 7 | 指示燈 | LA38-11D | 5 | 只 | |
| 8 | 光電傳感器 | PM-L24 | 4 | 只 | |
| 9 | 開關電源 | YL-025B | 1 | 只 | |
| 10 | 指示燈AD16 | AD16-16C | 1 | 只 | |
| 11 | 指示燈AD16 | AD16-16C | 1 | 只 | |
| 12 | 拉手 | 863 | 2 | 只 | |
| 13 | 安全插座 | 42 | 只 |
