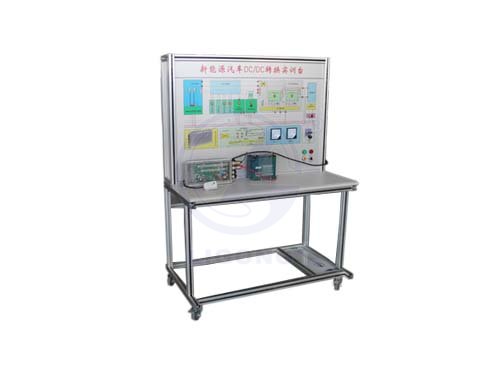

新能源車DC/DC轉換實訓臺

新能源車DC/DC轉換實訓臺是由北京理工偉業科教有限公司制定的，該新能源汽車教學設備可以充分展示新能源車DC/DC轉換器的結構與原理，適用于各類汽車院校教學，下面就為大家介紹一下新能源車DC/DC轉換示教板吧。
新能源車DC/DC轉換實訓臺介紹
新能源車DC/DC轉換實訓臺是采用國內在售主流新能源汽車原車DC/DC系統元件，該汽車教學設備隸屬于新能源汽車教學設備系列，配有12v蓄電池，動力電源、帶DC/DC系統內外部電路原理圖的操作面板，顯示儀表，萬向自鎖腳輪臺架，并且配有新能源汽車DC/DC系統虛擬仿真教學軟件。
該新能源汽車教學設備操作場景可以進行360度沿軸線方向任意翻轉，亦可實現場景平移功能。并且該汽車教學軟件適用于各類院校的汽車相關專業。
新能源車DC/DC轉換實訓臺整體展示：可對DC/DC系統實物進行整體展示，可選擇爆炸模式展示及透明模式展示，鼠標滑過顯示每個零部件名稱。
該設備的零件展示：可對DC/DC系統各零部件進行零部件進行展示，包括功率管、高頻隔離變壓器、整流電感，整流橋模塊等，結構復雜的可爆炸展示及透明模式展示;
該設備的工作原理演示：通過動畫及色彩渲染等動態展示DC/DC系統直流降壓工作原理，軟件需帶有虛擬示波器，通過探測表針顯示整個變換過程不同位置的波形變化;
該設備的拆裝實訓和考核：3D虛擬環境現場對逆變器進行拆解及組裝操作及考核;
新能源車DC/DC轉換實訓臺系統功能
1.該汽車教學設備配有靜態實物展示功能：提供DC/DC系統實物，采用透明蓋板能夠清楚觀測內部結構。電路連接清晰可見，便于了解電路走向及控制電路原理，帶有電路插接件視圖便于了解學習插接端子功能。操作控制面板，可真實演示DC/DC系統的工作過程以及工作原理。
2.新能源車DC/DC轉換實訓臺配有電路檢測診斷功能：配有DC/DC內部及外部電路圖，外接式電腦檢測端子，可使用萬用表及示波器對電路的如的電阻、電壓、電流、頻率信號等檢測、分析;
3.安全保護功能：在不影響教學的基礎上，采用安全電壓(直流48V，既滿足教學需求，又能滿足實訓安全保證)
4.電路原理圖學習功能：帶DCDC內部及外部控制電路原理圖，與控制系統一致;方便學習逆變器控制內部及外部電路原理及電路知識。
5.診斷流程學習功能：原車結構臺架布置，可直接觀測原理及結構;認識和分析電動汽車DC/DC工作原理。能進行相關各檢測流程，進行診斷和分析;
6.故障設置功能：通過電腦設置DC/DC系統內部及外部電路系統進行設置故障，訓練故障診斷排除的技能及對學生進行考核。
7.臺架可移動功能：可移動鋁合金臺架，萬向自鎖腳輪。移動方便。
8.配套資料：臺架配備使用說明書及其它相關資料
9.DC/DC系統虛擬教學軟件;
新能源車DC/DC轉換實訓臺是新能源汽車教學設備的重要組成部分，該新能源汽車教學設備配有AR互動教學功能等，新能源車DC/DC轉換實訓臺可通過APP客戶端軟件(為配套軟件免費使用)對教材插圖或實訓臺面板上圖片就行掃描可展示DC/DC系統元件3D結構展示及工作原理展示;(非掃描二維碼方式)。
經過綜上所述，想必大家對新能源車DC/DC轉換實訓臺已經有所了解，如果想了解更多有關該新能源汽車實訓臺的更多內容，請大家繼續關注北京理工偉業科教有限公司網站，還會為大家持續更新。
