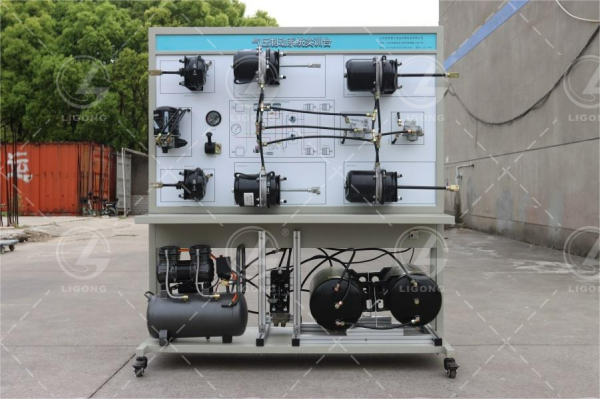

LGQ-SX2190型陜汽SX2190氣壓剎車系統示教板

一、產品簡介

本產品陜汽2190軍車原車制動系統零部件制作而成，能分展示載貨汽車氣壓制動系統的結構組成及安裝位置，并能使其動態運行在運行中，觀察了解載貨汽車氣壓制動系統的工作原理及工作過程是汽車維修培訓機構必備設備之一

二、結構組成

選用陜汽2190汽車制動系統原車材料，包含制動總泵、制動分泵，電動空氣泵，儲氣筒，前后剎車機構、斷氣剎手閥、繼動閥、快放閥、四回路保護閥、排水閥、安全閥、干燥器及限壓閥總成、氣壓表、設備臺架，等組件，配套汽車氣壓制動系統實驗臺操作說明及制動系統指導資料。

按原車布置裝配在臺架上，氣壓表顯示工作氣壓，面板上繪制氣壓制動系統的工作原理，配套汽車制動系統實驗臺使用操作與實訓課題的實訓指導書

三、實訓項目

1．陜汽2190氣壓制動系統配件的認知了解實訓

2．陜汽2190氣壓制動系統零部件拆裝實訓

3．陜汽2190氣壓制動系統的制動蹄更換實訓

4．陜汽2190氣壓制動系統的工作原理實訓

5．陜汽2190氣壓制動系統總泵的結構原理實訓

6．陜汽2190氣壓制動系統總泵的拆裝實訓

7．陜汽2190氣壓制動系統的分泵結構原理與拆裝實訓

8．陜汽2190氣壓制動系統的間隙調整實訓

四、主要功能

1．展示功能：按照原車布局，展示汽車氣壓制動系統的結構組成與安裝位置，了解汽車氣壓制動系統的管路連接動態運行；真實的演示氣壓制動系統工作原理，包含制動腳剎，手制動閥控制后部制動分泵的制動與釋放。

2．顯示功能：氣壓表實時顯示當前氣壓的變化

五、制作工藝

1．嚴格按照原車布局安裝每個零部件與真車一樣

2．焊接選用40*40國標鋼材，壁厚2mm

3．經氬弧焊接而成，焊點無需打磨即非常平整

4．外觀經高溫靜電噴涂，顏色鮮艷，易清潔耐油污，光鮮亮麗

5．汽車部件整體全新

6．高清UV噴涂面板，線條清晰，不褪色

7．配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠

8．配置漏電保護器，使操作安全性大大提高，

六、技術參數

1．外形尺寸：1700*700*1850

2．電源：220V

3．壓縮機：0.8MPA

4．容積：30升

5．功率1.5KW

6．萬向腳輪：2.5寸

7．工作溫度：-50℃～50℃
