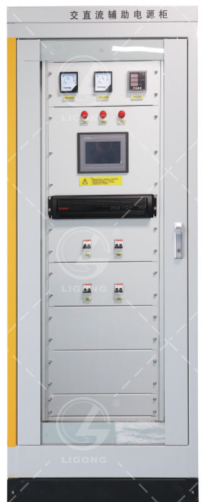

LGX-F12型UPS輔助電源柜

交直流輔助電源供電系統可以在市電和微電網同時斷電時（一般情況下，這兩種事件同時出現的概率極低），通過蓄電池存儲的能量直接或經逆變，供電給微電網控制系統，在一定時間內使控制系統正常工作。交直流輔助供電系統使微電網系統更可靠、安全、穩定的運行。

一、系統參數

1、UPS：容量：3KVA/2.4KW；輸入：220VAC，50HZ；輸出：220VAC，50HZ；

2、雙電源轉換開關：WHTQ2-63/2；工作電壓AC220V；

3、觸摸屏：觸摸屏尺寸：7″；內核：Cortex-A8 CPU（主頻600MHz）；內存：128M；觸摸類型：四線電阻式觸摸屏（分辨率4096×4096）；串行接口：RS232/RS485；電磁兼容：工業三極；（顯示單體蓄電池電壓、總電壓，逆變電壓、逆變電流等）；

4、浪涌保護器：NXV-Ⅱ 40/275 2P；

5、BMS電池監測系統：電源電壓：DC80～320V/AC220V；輸入功率：≤10W；電池單體電壓檢測：32節；電池電流采集：1路；電池溫度采集：1路；單體電壓測量范圍：0.5V～16V；單體電壓測量精度：≤±0.3%；通訊端口：RS485；可檢測蓄電池組的電壓、電流；單體電池電壓、內阻；蓄電池工作溫度，BMS系統可動態檢測蓄電池間的工作情況，估測蓄電池的SOC；

6、蓄電池：12V20AH/8節。

7、智能電源管理系統

實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成。
