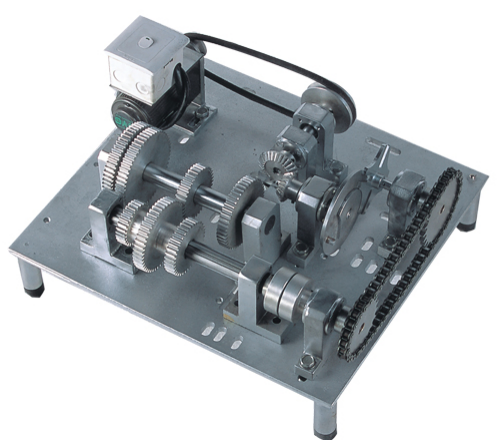

LGJ-CD03型 便攜式機械系統傳動創新組合設計實驗臺
機械系統是專門為學習者提供創意性機械系統組合設計制造的，它的輕便、多功能、低能耗、趣味性、快速變換拼裝方式，為國內首創，它適應于軸系及平面機構的教學。
一、功能與特點
1、該實驗臺由皮帶輪、齒輪、鏈輪、槽輪組成機械傳動，使學習者掌握機械傳動的幾種形式。
2、拼裝方法有十幾種，學習者可隨意創意新的組合。
3、該實驗臺裝有變速機構，使學習者直觀地看到變速的經過，從而鞏固所學的知識。
4、該實驗臺配有曲柄連桿裝置，使學習者了解平面機構的運動規律。
5、該實驗臺機械零件使用多種材料制作，使學習者了解不同材料應用于機械零件的范疇。
6、該實驗臺、機械零件均屬高精密類零件，可拓寬學習者眼界。
二、實驗項目
1、皮帶加傘齒輪，加變速箱，加鏈輪，加聯軸器、加槽輪傳動，變速箱可以輸出九種不同的轉速，同時可改變轉動方向。
2、齒輪加傘齒輪，加槽輪，加鏈輪傳動。
3、皮帶加鏈輪加槽輪。
4、齒輪加彈性聯軸器加皮帶加槽輪。
5、齒輪加傘齒輪加槽輪加皮帶。
6、皮帶加剛性聯軸器，加鏈輪，加槽輪。
7、皮帶加彈性聯軸器，加鏈輪、加槽輪。
8、齒輪加凸輪。
9、曲柄滑塊機構。
10、曲柄搖桿機構。
另外根據學習者的創意還可組合其他拼裝方式。
三、主要技術參數：
交流電動機：功率：15W 輸出轉速：50轉/分 工作電壓：220V 50HZ
外 形：550×503×200mm
