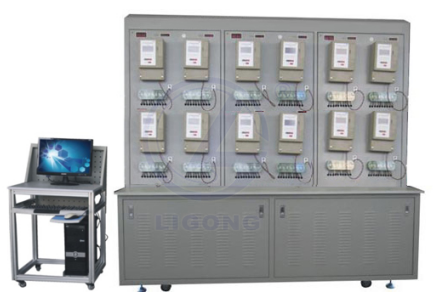

LG-DCHS01型 抄核收培訓模擬操作實訓裝置
一、LG-DCHS01型 抄核收培訓模擬操作實訓裝置產品簡介
LG-DCHS01型 抄核收培訓模擬操作實訓裝置是由抄表實訓裝置和抄表核算培訓軟件所組成的。能夠仿真各類用戶的電網運行、表計關系、電表數據，可進行營銷業務中的抄表核算工作。可用于培訓考核學員認識電能表的總分關系，正確使用各種抄表方式，正確抄讀各類電度表數據，判斷電表異常，并在此基礎上計算典型用戶的電量電費，掌握抄表和核算技能。全部異常錯誤完全由程序控制。抄核收培訓模擬操作實訓裝置題庫量大，范圍廣，不僅包括電能表內外異常判斷而且還可以通過仿真表設置更多的表計異常狀態，如突增突減、過周等等。
二、主要技術參數和技術指標
1、三相電源輸出電壓：3×（57.7V）/100V； 3×（220V）/380V
2、三相電源輸出電流：3×5A（10A）可由用戶指定
3、三相電源電壓、電流：幅度調節0～100% 調節細度1%
4、三相電源輸出頻率：45Hz～65Hz 調節細度0.1 Hz
5、三相電源輸出相位：0～359.9° 調節細度0.1°
6、三相電源具有過壓和過流自動保護功能并具有接地保護端子
7、裝置供電電源：220V,功耗≤1000VA
8、使用環境溫度：-15℃～50℃
9、相對濕度：小于95%
10、柜體體積：1600×700×1700mm
11、采集終端：正常使用環境溫度：-15℃ ～55℃；相對濕度：25℃ ≥95%；
12、電壓監測范圍：195V-265V；電流監測范圍：0A-20A；諧波含量：〈5%；精度：有功電量為1.0級，時鐘為1秒誤差/天；外殼及防護性能符合IP54級要求，設備加封；
13、重量：大約200Kg。
三、主要功能
（一）設備功能：
1、裝置*多可掛接23塊單相、三相三線或三相四線電能表
2、每個表位均可設置電流互感器變比和電壓互感器變比
3、程控各個表位電能表異常（失壓、失流、逆向序等）
4、程控電源輸出電流、電壓的大小和角度值；
5、具有倒計時時鐘顯示功能，具體時間可由教官任意設定；
6、設備配有仿真表，老師可以通過計算機對每一塊仿真表進行遠程控制（編輯電表內參數、設置表內異常、可以模擬現場用戶設置相同套扣關系）。
7、通過手持式紅外抄表器，批量抄錄電表數據。
8、設置無線通信模塊，實現電表數據以無線方式抄錄。
9、制定集中器任務，批量抄錄電表數據。
（二）抄表培訓功能：
1、人工抄表：考生根據抄表卡片、電表信息抄錄各種電表示數（單相，三相三線，三相四線）。
2、手持式紅外抄表器抄表：考生根據考題中的電表信息，通過軟件自動下載到抄表機中，考生拿抄表機通過紅外方式抄表，然后在把抄取數據自動上傳到計算機。
3、集中器抄表：通過負荷軟件設置集中器，制定批量電能數據采集的計劃，集中器自動抄取多塊各種類型電表（DL645多功能電表、ABB多功能電表、LANDIS多功能電表），并可以自動存儲抄錄數據。軟件根據需要控制集抄器上傳電表數據。
4、無線抄表：通過無線發射接受器，以無線的方式抄錄電表數據，并上傳到計算機。
5、異常檢查：考生根據現場電表運行狀態，找出電表的各種異常（失壓、失流、突增、突減、倒轉、缺封、卡字等）并且記錄下來。
（三）核算培訓功能：
1、每塊電能表可以作為一個計量點，組合成多種套扣關系(高供高計、高供低計、低供低計)。
2、軟件可以根據考題中用戶信息和計量方式自動生成電表*多13個月的歷史月份數據。
3、老師可以根據現場用戶模擬出題，軟件可以根據老師出題自動計算用戶電費并且可以生成詳細電費計算過程，包括抄見電量、變壓器損耗、線路損耗、損耗分攤、基本電費、功率因數、電度電費、附加費、調整電費、應繳電費等。
（四）題庫管理功能：
抄表核算培訓軟件提供符合國家要求的電工技能考核標準題庫，涵蓋初級、中級、高級和技師試題庫；培訓老師還可以根據自己的需求建立專用試題庫，并可以添加、修改；能依據不同的考試或培訓要求自動生成難度相同、內容不同的試題；試題可任意設置查詢條件；所有試題結果均能存儲并輸出打印。
（五）考試功能：
1、軟件能夠提供抄表清單，打印抄表卡片；
2、具有語音自動提示功能，用于提示“考試開始、*后五分鐘、考試結束等”；
3、在教練機可設置負荷容量、計量方式、負荷類型和套扣關系等；教練員與學員的實時通訊，教練員網上出題，學員在客戶機網上答題及試卷的傳輸等；自動給出核算題目的答案?？梢越o不同學員出不同的培訓考題；考核內容包括抄取電表數據、記錄電表異常、計算電費等。
4、考完試可以自動生成考卷保存到數據庫，老師可以根據各種條件查詢考卷，并可以查看考生考題，考生答卷，比較查看考生答卷，為考生評分等；
四 符合的技術標準和規范
電能計量裝置技術管理規程DL/T448—2000
電能計量裝置安裝接線規則DL/T825—2002
《抄表核算收費員》職業技能鑒定指導書
低壓電氣安全工作規程DL477-2001
安全用電規程DL493-2001
《電力安全工作規程》（國家電網公司）
《IEC1107通訊規約》
DL/T645—2007 多功能電能表通信協議
