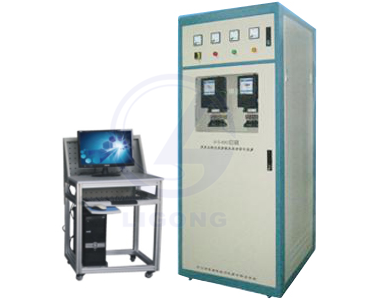

LG-DJL03型高壓電能計量模擬操作試驗裝置

一、LG-DJL03型高壓電能計量模擬操作試驗裝置產品簡介
我公司研發的LG-DJL03型高壓電能計量模擬操作試驗裝置是仿真高壓計量裝置運行狀態、結構組成、典型錯誤分析的自動化設備。適用于供電企業、農電企業、供電營業所從事電能計量及其裝置安裝、運行、維護、檢修、用電檢查、與抄表核算及相應崗位上的人員的技能培訓與考核。

二、主要技術參數和技術指標
1、三相電源輸出電壓：3×（57.7V）/100V； 3×（220V）/380V，可以模擬１０ＫＶ高壓
2、三相電源輸出電流：3×5A（１０Ａ）用戶可選
3、三相電源電壓、電流：幅度調節0～100% 調節細度1%
4、三相電源輸出頻率：45Hz～65Hz 調節細度0.1 Hz
5、三相電源輸出相位：0～359.9° 調節細度0.1°
6、電流表、電壓表0.5級
7、三相電源具有過壓和過流自動保護功能并具有接地保護端子
8、供電電源：220V,功耗≤１０００VA
9、柜體體積：≯840×1500×2300（寬×深×高）(mm)
10、重量：大約200Kg。
三、主要功能
1、模擬三相三線高壓電能表（電子式、機械式有功和無功電能表；電子式多功能電能表）的裝表接電及各種負荷和功率因數下的運行；
2、高壓計量柜采用KYN28型，同時可掛三相三線有功表和無功表。
3、裝置電源側有漏電保護功能，當出現漏電和操作人員觸電時及時切斷電源，保護操作人員的安全。三相程控電源當負載過大時會關掉輸出電壓電流并報警提示。
4、計算機自動判斷接線是否正確，同時繪制接線圖、矢量圖并保存考核成績，大大減輕老師現場查線的勞動強度，提高工作效率，提高單位時間內培訓的人次。
5、配接高壓三相三線有功無功電能表的接線，觀察運行現象，分析正確與錯誤，并排查故障；
6、通過計算機設置高壓計量柜的典型錯誤狀態，一臺計算機可通過RS485總線通訊方式控制多臺高壓計量柜，系統具有語音提示功能，系統具有獨立的計時功能。
7、培訓操作人員掌握電能計量技術監督標準和國家標準、電力行業標準、熟悉實際工作中遇到的各類情況。
8、培訓學員學習三相三線電能表的結構組成、工作原理、性能特點、安裝、運行及維護
9、培訓學員針對三相三線電能表異常運行進行錯誤分析及排查。
10、培訓學員追補電量、更正系數的能力。
11、培訓學員認識缺相時電能表狀態。
12、培訓學員裝表接電工藝的培訓、考核和技能鑒定。
四、符合的技術標準和規范
L/T448-2000 電能計量裝置管理規程
L/T825-2002 電能計量裝置安裝接線規則
B/T16934-1997 電能計量柜
D109-1983 電能計量裝置檢驗規程
B/T17215-1998 1、2級直接接入式有功電能表
B/T17882-1999 2、3靜止式交流無功電度表
