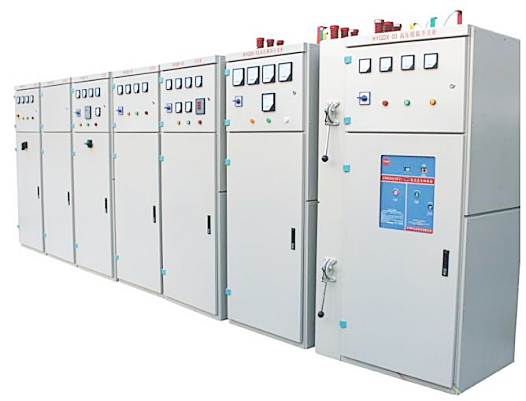

LG-GDY02A型工廠電氣控制供電實訓裝置
一、簡介
該裝置由一組配電柜組成，分別是進線柜、計量柜、補償柜、出線柜。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。
該裝置由一組配電柜組成，分別是進線柜、計量柜、補償柜、出線柜。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
二、低壓配電柜產品基本配置
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
二、低壓配電柜產品基本配置
|
序號
|
設備名稱
|
設備規格
|
單位
|
數量
|
備注
|
|
1
|
計量控制柜
|
800×600×2300mm
|
臺
|
1
|
|
|
2
|
進線控制柜
|
800×600×2300mm
|
臺
|
1
|
|
|
3
|
電容補償柜
|
800×600×2300mm
|
臺
|
1
|
|
|
4
|
出線控制柜
|
800×600×2300mm
|
臺
|
1
|
|
|
5
|
控制柜
|
800×600×2300mm
|
臺
|
1
|
6路輸出
|
三、低壓配電柜產品基本配置說明
1、計量控制柜：配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
2、進線控制柜：配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
3、電容補償柜：配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
4、出線控制實訓柜：配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
5、控制柜：2路啟動停止控制；2路正反轉控制；2路Y/Δ控制（配有250A400V斷路器、熔斷器40A/40A/60A各兩路。端子排輸出、控制線路端子排輸入。接觸器、熱保護的電流按熔斷器50%計。
1、計量控制柜：配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
2、進線控制柜：配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
3、電容補償柜：配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
4、出線控制實訓柜：配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。
5、控制柜：2路啟動停止控制；2路正反轉控制；2路Y/Δ控制（配有250A400V斷路器、熔斷器40A/40A/60A各兩路。端子排輸出、控制線路端子排輸入。接觸器、熱保護的電流按熔斷器50%計。
