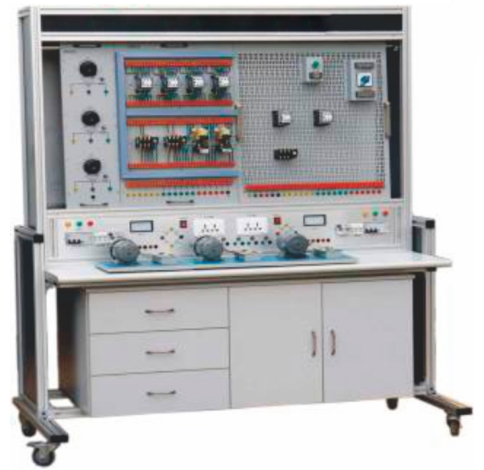

LGY-WX101B型維修電工實訓考核裝置
一、設備概述
本設備是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際過程和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
本設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業《電機及其控制》、《電機與拖動》、《電機與變壓器》等課程和非機電類專業的必修課程模塊或選修課程模塊《電機控制電路》、《機床電路維修》的教學與實訓。
本設備也適合技工學校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工初、中級班的培訓和實操。
二、設備技術指標
1. 外型：整體尺寸 1525mm×750mm×1790mm；
2. 實訓臺架的材料：鋁木結構；
3. 電源： （以下是實訓臺單面參數，另一面相同）
1) 輸入：三相AC 380V ±10% 50HZ 三相五線；
2) 固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組
3) 固定直流輸出：24V/1A，2組、+12V/0.5A，2組、-12V/0.5A，2組、5V/0.5A，2組。
4. 接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
5. 指針式電壓表：時刻監控電網電壓變化；
6. 整流橋：2組。
7. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
