LGJD-B1型 機電一體化教學實驗系統（電氣控制、數控滑臺）

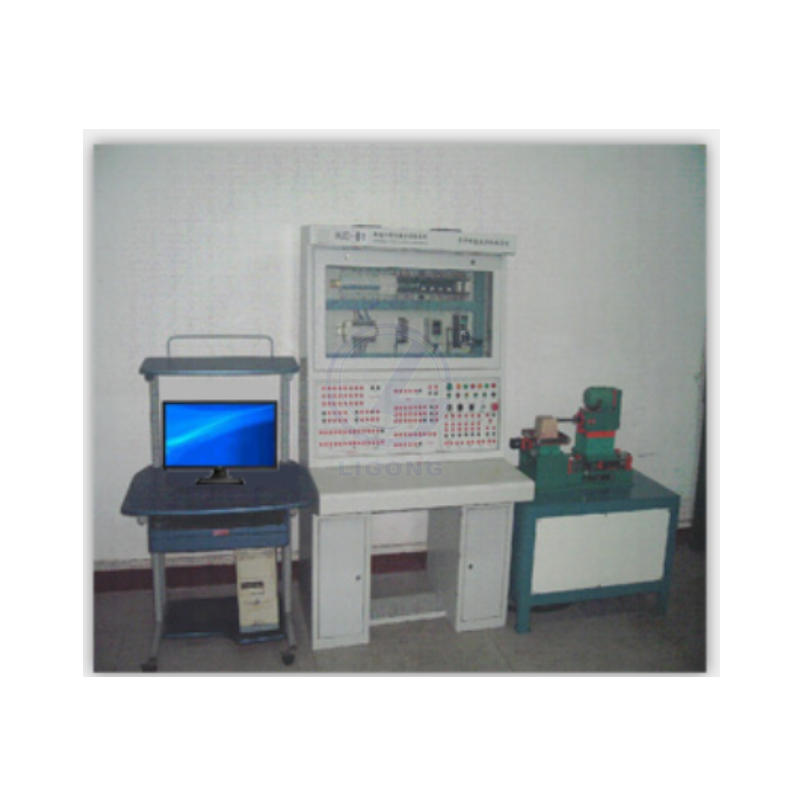

LGJD-B1型 機電一體化教學實驗系統（電氣控制、數控滑臺）由PC機（用戶自備）、電氣控制柜、數控滑臺以及控制軟件等部分組成。
1、基本組成
1）PC機（用戶自備）
2）電氣控制柜的主要組成：
●PLC
●繼電器和接觸器
●步進電機控制系統
●交流變頻器
●分區式創新型控制面板
3）數控滑臺的主要組成：
●X軸、C軸
●主軸
4）軟件：PLC編程軟件、實驗軟件
2、技術參數
2）電氣控制柜的主要組成：
●PLC
●繼電器和接觸器
●步進電機控制系統
●交流變頻器
●分區式創新型控制面板
3）數控滑臺的主要組成：
●X軸、C軸
●主軸
4）軟件：PLC編程軟件、實驗軟件
2、技術參數
|
技 術 規 格
|
單 位
|
參 數
|
|
|
工作臺尺寸（ 長*寬）
|
mm
|
160*160
|
|
|
行 程
|
X軸（步進驅動）
|
mm
|
150
|
|
C軸（步進驅動）
|
°
|
土180
|
|
|
進給速度
|
mm/min
|
1—1200（步進）
|
|
|
快移速度
|
mm/min
|
1500（步進）
|
|
|
交流電源
|
380AV/220AV,50HZ
|
||
|
交流變頻器
|
200W
|
||
|
主軸變頻調速范圍
|
0—900r/min
|
||
|
步進電機
|
步距角1.8°
|
||
|
隨機附件
|
1.PC與PLC編程電纜；2.PLC編程軟件
|
||
|
隨機資料
|
1.使用說明書；2.實驗指導書
|
||
|
配 件
|
蠟模加工件
|
||
·PLC編程軟件的學習與使用實驗
·主軸啟?？刂茖嶒?br style="margin: 0px; padding: 0px;" /> ·主軸正反轉控制實驗
·PLC控制三相異步電動機變頻調速實驗
·PLC順序控制程序設計與調試實驗
·步進電機單軸定位控制實驗
·步進電機控制數控滑臺回原位實驗
·步進電機基本動作參數設定及控制實驗
·C軸（旋轉工作臺）控制實驗
·PC與PLC雙向通信程序設計與調試實驗
·PC與PLC兩極控制程序設計與調試實驗
·數控機床系統基本組成及功能部件的認識實驗
·蠟模的定位鉆孔加工實驗
·蠟模的非圓曲線銑削加工實驗
·三維仿真機械手的PLC控制實驗臺
由于該教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
4、LGJD-B1型 機電一體化教學實驗系統（電氣控制、數控滑臺）特 點：
·主軸啟?？刂茖嶒?br style="margin: 0px; padding: 0px;" /> ·主軸正反轉控制實驗
·PLC控制三相異步電動機變頻調速實驗
·PLC順序控制程序設計與調試實驗
·步進電機單軸定位控制實驗
·步進電機控制數控滑臺回原位實驗
·步進電機基本動作參數設定及控制實驗
·C軸（旋轉工作臺）控制實驗
·PC與PLC雙向通信程序設計與調試實驗
·PC與PLC兩極控制程序設計與調試實驗
·數控機床系統基本組成及功能部件的認識實驗
·蠟模的定位鉆孔加工實驗
·蠟模的非圓曲線銑削加工實驗
·三維仿真機械手的PLC控制實驗臺
由于該教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
4、LGJD-B1型 機電一體化教學實驗系統（電氣控制、數控滑臺）特 點：
·實驗內容涉及機械、電氣、計算機技術、通訊技術等方面，覆蓋面廣，綜合性強
·各功能部件敞開性好，有利于加深學生的感性認識
·通過多個模塊，靈活組成各種系統
·實驗過程接近實際機電產品的組裝調試過程，實戰性強
·學生可根據自己的構思進行創新設計
面向課程：
《機電傳動控制》，《可編程控制器原理與應用》，《機床電器控制》，《 機床概論》，《機械加工自動化》，《機械制造系統》，《先進制造技術》，《數控技術》，《數控機床》，《機電一體化控制技術與系統》等。
5、LGJD-B1型 機電一體化教學實驗系統（電氣控制、數控滑臺）其它用途：
·為機電類本科生、?？粕恼n程設計、畢業設計及課外創新設計提供條件
·為教師和相關技術人員從事機電產品開發提供實驗平臺
·培訓機電一體化系統的應用與設計的工程技術人才
·為企業培養機電一體化設備的維護管理人員
·改善辦學條件，提高學?；蛟合抵?/span>
