LGY-JK06C型給排水集成監控系統實訓考核裝置（BACnet網絡）

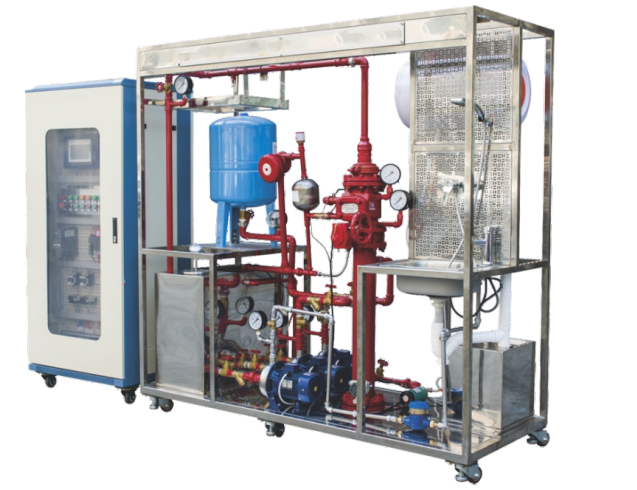

一、裝置圖片
二、裝置概述
本裝置采用不銹鋼框架開放式結構設計，主要由生活給水系統、消防給水系統、排水系統和控制系統共四部分組成。
生活給水系統主要由給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
消防給水系統主要由給水箱、噴淋泵、氣壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
排水系統主要由污水箱、液位傳感器、排水閥、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟?？刂频裙δ堋?/font>
控制系統主要由電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、DDC控制器、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現基于BACnet總線的給排水系統的集成監控功能。
使用本裝置能夠使學生在實物模型平臺中對“給排水集成監控系統”進行安裝、接線、編程、組態、集成、調試、運行及維護等操作，從而了解各部分在實際中的應用并熟練掌握其根本技術要點；能夠訓練與檢驗學生的團隊協作、交流溝通、計劃組織、工程實施等能力，豐富職業素養，提高綜合職業技能，是適合項目考核、老師教學及學生實訓等多方面要求的樓宇智能化機電設備集成監控系統實訓考核平臺。
三、技術指標
1.電源輸入：三相五線（第三方接地），AC380V±10%，50/60Hz；
2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3.整機功耗：≤1000W；
4.整機重量：≤300KG；
5.外形尺寸（寬×深×高）：3000mm×1000mm×2000mm。
