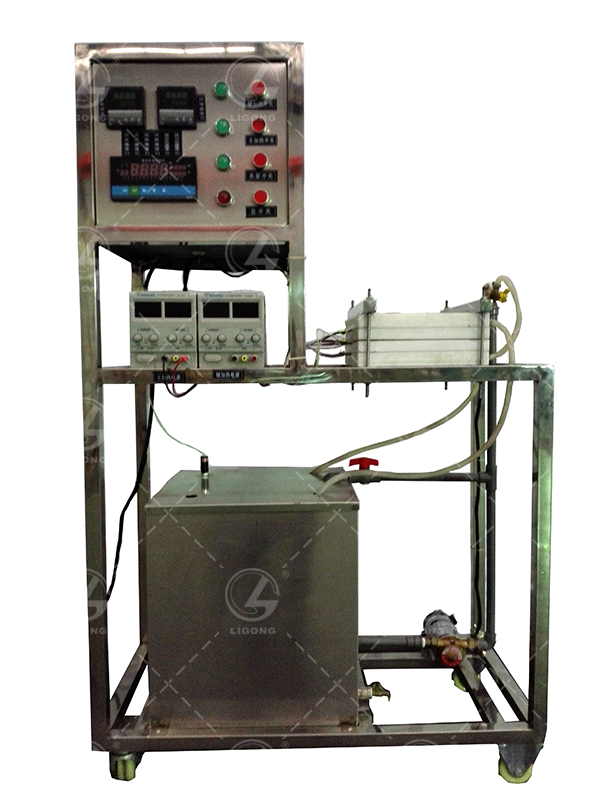

LG-WPD02型穩態平板法測定絕熱材料導熱系數實驗臺

1.整體尺寸約1000*600*1000mm（長*寬*高）

2.雙面冷卻實驗臺本體：

①水套：材質FR-4環氧樹脂板絕緣板、壁厚30mm、尺寸330mm*330mm；

②銅板4塊：尺寸300*300mm、厚度5mm；

③試件2塊：材質灰色PVC、壁厚15mm、尺寸280mm*280mm。

3.硅膠加熱片：尺寸309mm*309mm、電壓DC24V、主加熱功率150W、輔加熱功率150W。

4.水泵1臺：電壓24V、功率28.8W、流量600L/h、揚程7m。

5.水箱1個：材質PP、壁厚10mm、尺寸440mm*300mm*300mm。

6.高精度電流電壓調節裝置1臺：精度調節等級0.1% ，數顯0~24V，20A、功率,480W。

7.8路巡檢儀：供電電源220V、160*80橫表、萬能輸入（含4-20mA）。

8.溫度傳感器6個：分度號K型、測量范圍0~1100℃

9.溫度傳感器1個：分度號K、測量范圍0~800℃。

10.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；旋轉按鈕；正泰電器：帶燈自鎖按鈕開關、漏電保護器等組成。

LG-WPD02型 穩態平板法測定絕熱材料導熱系數實驗臺
