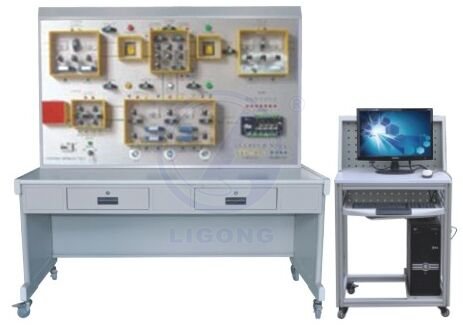

LG-L05型 樓宇供配電監控系統實驗實訓裝置
一、LG-L05型 樓宇供配電監控系統實驗實訓裝置設備參數及性能：
1、組成：
系統控制部分全部采用實物，控制對象采用仿真模型，整個樓宇供配電監控系統實驗實訓裝置主要由DDC控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
2、LG-L05型 樓宇供配電監控系統實驗實訓裝置系統實訓功能：
樓宇供配電監控系統實驗實訓裝置能進行各種供配電系統模擬操作演示， DDC控制器的操作與編程，雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓，監測變壓器超溫報警、超溫預報警，監測變壓器的電壓、設備啟停狀態，故障狀態，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
二、系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
可擴展，可兼容，LON總線通訊方式
輸出，8點、IO/DO 輸入，11點AI/DI
信號方式；干觸點/0-20MA/0-10A/發10K
三、實訓項目
實訓項目一：DDC現場控制器安裝操作
實訓項目二：DDC現場控制器設置操作

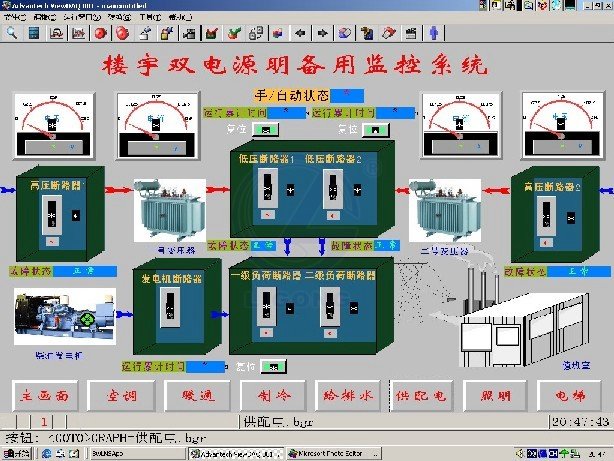

實訓項目三：雙電源明備用監控系統控制
實訓項目四：雙電源暗備用監控系統控制
實訓項目五：低壓側供配電監控系統控制
實訓項目六：環網供電監控系統控制
實訓項目七：線路故障的判斷與處理
實訓項目八：設備故障的判斷與處理
實訓項目九：設計并安裝一個簡易應用系統
四、主要配置
供配電模擬系統 1套
DDC控制器 1臺
客戶端電腦 1臺
客戶端軟件 1套
供配電系統控制軟件 1套
低壓開關柜 1只
高壓開關柜 2只
電壓變送器 1套
電流變送器 1套
功率變送器 1只
頻率變送器 1只
故障設置模塊 1套
密度板雙貼面進口防火板實訓桌 1只
密度板雙貼面進口防火板實訓屏架 1只
145×85cm優質鋁塑板絲網印刷面板 1塊
密度板雙貼面進口防火板電腦桌 1臺
注：需另配LG－L型樓宇監控中心：
買多臺同一型號樓宇自控系統實驗實訓裝置，每臺同一型號樓宇自控系統實驗實訓裝置均需配一套LG－L型樓宇監控中心；
買多種不同型號的樓宇自控系統實驗實訓裝置各一臺，則可合用一套LG－L型樓宇監控中心。
