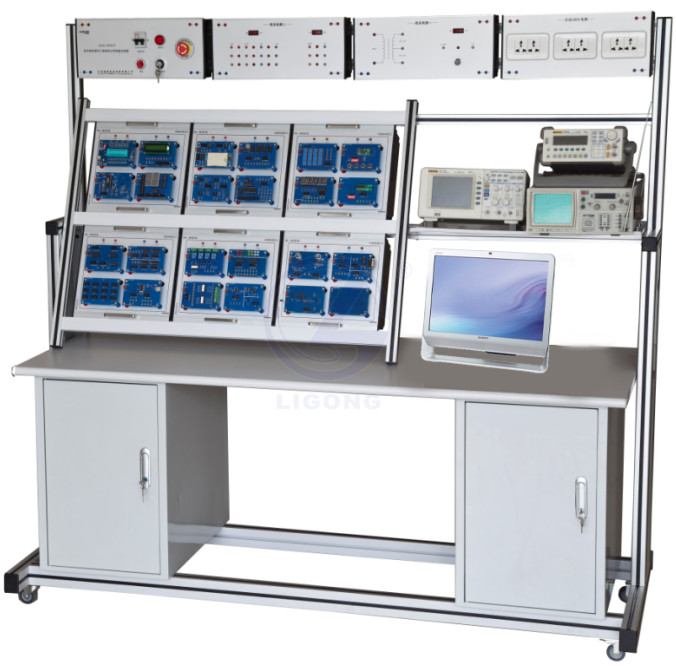

一、 LG-WXD12型 無線電調試工技能實訓考核鑒定裝置設備概述：

   “LG-WXD12型 無線電調試工技能實訓考核鑒定裝置”是為滿足各大中專院校開設的“單片機原理與應用”、“單片機技術”、“單片機原理及接口技術”、“無線電技術”、“無線電應用技術”等無線電及其應用技術教程教學大綱的要求而設計開發的。無線電調試工技能實訓考核鑒定裝置提供了豐富的接口電路，典型的無線電應用及調試，涵蓋了MCU的各個應用領域，所有部件均采用模塊化的形式，能夠為用戶提供領先的應用和設計方法。單片機*小系統資源開放，CPU芯片引腳全部引出，可以任意的連接自己的實際應用系統，方便用戶開發實驗。



LG-WXD12型 無線電調試工技能實訓考核鑒定裝置為無線電調試工的技能實訓考核提供操作平臺，提供可靠有效的交直流電源，并以模塊化的形式提供了紅外一體化接收模塊、紅外單管發射及接收模塊、收音機操作模塊、電視機操作模塊、對講機操作模塊等。在無線電調試工技能實訓考核鑒定裝置上完成使用測試儀器調試無線通信、傳輸設備，廣播視聽設備和電子儀器、儀表等模塊的操作。

   該無線電調試工技能實訓考核鑒定裝置中的實驗部件均為模塊化形式，每一個模塊實際上給學生提供的僅僅是一個獨立的接口電路，讓學生自己通過查資料學習分析，然后進行設計實驗。

二、技術參數

1、輸入電壓：單相三線制220V±10%　50Hz

2、輸出電源：交流：220V

             固定直流電源：5DCV，±12DCV，35V

             可調直流電源：1.25～30DCV

3、裝置容量：＜1.5KVA

4、工作環境： 環境溫度范圍為-5～40℃

5、裝置尺寸：1800×708×1780mm（長×寬×高）





四、實訓項目

跑馬燈實訓

轉彎燈實訓

工業順序控制

簡單I/O擴展

A/D轉換實訓

D/A轉換實訓

I2C存儲卡讀寫實訓

語音芯片ISD1730控制實訓（錄音）

語音芯片ISD1730控制實訓（放音）

繼電器控制實訓

步進電機控制實訓

小直流電機閉環調速實訓

LED16*16點陣顯示實訓

128*64 LCD液晶顯示實訓

單片機RS232 / RS485串行發送接收實訓（雙機通訊）

基于DS18B20的智能溫度測量實訓

單片機系統中的紅外線通信實訓

TL549 串行A/D轉換實訓

TLC5615 10位 D/A串行轉換實訓

PCF8563實時時鐘/日歷芯片實訓

MAX813L看門狗復位電路實訓

LM331電壓/頻率轉換實訓

串行存儲芯片93C46讀寫實訓

AT24C02  I2C總線存儲器讀寫實訓

PWM脈沖寬度調制實訓

74LS164串進并出實訓

165并串轉換實訓

電子音樂演奏實訓

晶閘管控制實訓

傳感器控制實訓

USB2.0通訊實訓

光敏傳感器實訓

溫度傳感器實訓

振蕩器實訓

混頻器實訓

幅度調制與解調實訓

角度調制實訓

角度解調實訓

語音傳輸實訓

視頻傳輸實訓

濾波器實訓

收音機發射部分調試

收音機接收部分調試

對講機發射部分調試

對講機接收部分調試

對講機功放部分調試

電視機接收部分調試

電視機視頻傳輸部分調試

電視機音頻傳輸部分調試
