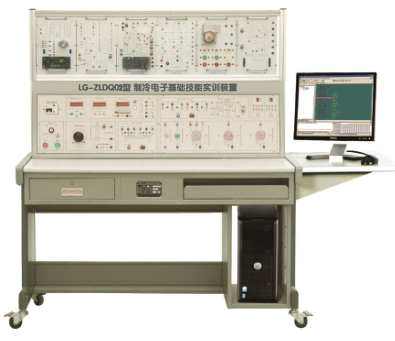

LG-ZLDQ02型制冷電子基礎技能實訓裝置

一、產品整體配置
1.本裝置用于對初、中、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。適用于制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術等專業課程。
2.本裝置采用單相三線（～220V±10%）供電，外形尺寸：1.6m×0.7m×1.3m，由實訓臺、實訓掛箱組成。
3.控制屏采用鐵質雙層亞光密紋噴塑結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。配備了各類電源、儀器儀表。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓桌為耐磨防水高密度板，結構堅固；設有兩個大抽屜，用于放置工具及資料等，還設有四個萬向輪，便于移動。
4.本裝置采用模塊化設計，操作方便、更換便捷，具有可擴展功能，設備設有漏電保護、過載保護、接地保護等，確保操作者的安全，實訓連接線及插座采用手槍式防觸電結構設計，使用安全、可靠、防觸電。

二、基本功能及組成

序號	名稱	功能及組成	數量
1	儀表電源模塊	直流電源：提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能。交流電源：提供兩組8.5V和兩組17.5V 交流電壓表測量范圍0～500V；直流電流表測量范圍0～200V；	1套
2	元件單元實訓箱	提供常用元件	1件
3	模擬電路基礎實訓單元箱	提供制冷電路中的復位電路；串、并聯穩壓電路	1件
4	電源電路單元箱	提供電源電路	1件
5	數字電路基礎實訓單元箱	提供555時基電路和R-S觸發電路	1件
6	電子溫控實訓單元箱	提供電子溫控電路圖及線路板	1件
7	可控硅調速實訓單元箱	提供可控硅調速電路圖及線路板	1件
8	步進電機驅動實訓單元箱	提供步進電機驅動電路圖及線路板	1件
9	低溫除霜電路實訓單元箱	提供低溫除霜電氣電路圖及線路板	1件
10	熱泵空調電氣實訓單元箱	提供熱泵空調電氣電路圖及線路板	1件
